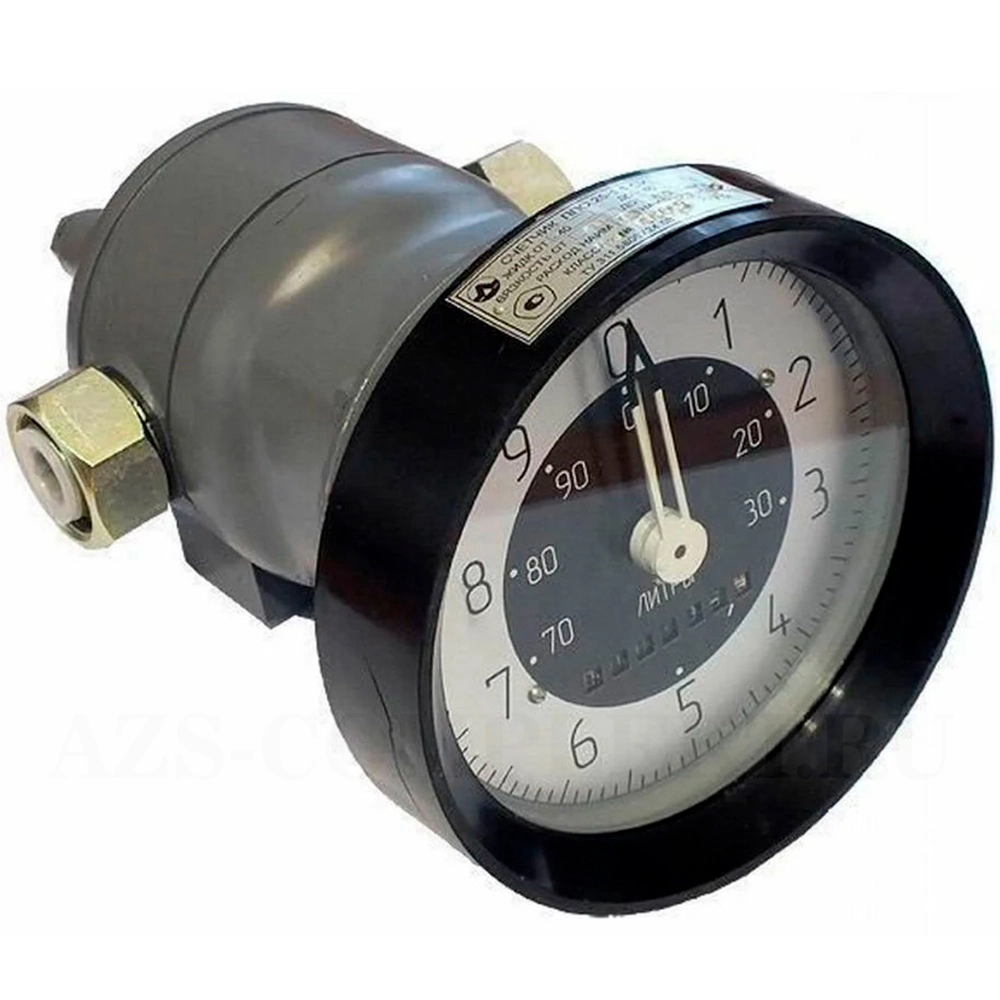

АЗС КомплектПромприбор Счетчик жидкости ППО-25/1,6 СУ класс точности 0,25
Кратко о товаре:
Счетчики жидкости с округлыми шестернями (счетчики ППО) предусмотрены для замера большого численного расхода топлива, либо остальных неагрессивных нефтепродуктов с кинематической вязкостью с 0,55 по 300 сСт с температурой от - 50 до + 50 градусов Цельсия, давлением до 1,6 МПа. И обладают классом точности 0,25%. Счетчики ППО применяют в стационарных технологических установках, и еще в наземных мобильных средствах заправки и перекачки при их работе в месте в условиях, исключающих непосредственное действие солнечного излучения и атмосферных осадков.
Описание
Счетчики жидкости с округлыми шестернями (счетчики ППО) предусмотрены для замера большого численного расхода топлива, либо остальных неагрессивных нефтепродуктов с кинематической вязкостью с 0,55 по 300 сСт с температурой от - 50 до + 50 градусов Цельсия, давлением до 1,6 МПа. И обладают классом точности 0,25%. Счетчики ППО применяют в стационарных технологических установках, и еще в наземных мобильных средствах заправки и перекачки при их работе в месте в условиях, исключающих непосредственное действие солнечного излучения и атмосферных осадков.
Начало воздействия счетчиков ППО с овальными шестернями заключается в том, что 2 шестерни овальной формы, обращаясь под воздействием потока воды и находясь в зацеплении, отмеряют около каждом обороте некоторый объем воды. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема. Счетчики ППО, таковым образом, считаются механическим расходомером (в комплектации с механическим отсчетным агрегатом (СУ), с возможностью электрического съема информации, с целью чего счетчики ППО комплектуются установкой съема сигналов (УСС) и вторичным прибором ВП-5А либо контроллером типа КУП с электронным цифровым отсчетным указателем моментального, единовременного и итогового расхода жидкости, и пультом дистанционной передачи данных "Весна-ТЭЦ", который обладает связь по интерфейсу RS-232 с Компьютером.
Счетчики ППО классифицируются в соответствии с величиной условного прохода (миллиметр), допустимому максимальному давлению( МПа), модификации сообразно съему информации, (СУ/УСС), сообразно классу точности (0,5%, 0,25%), и сообразно вязкости измеряемой жидкости. Итак, к примеру, ППО-25/1,6-СУ, 0,25%, 6-60 мм2/с ‐ это счетчик ППО с условным проходом 25 миллиметров, предельно допустимым давлением 1,6 МПа, классом точности 0,25% и назначенным с целью измерения расхода воды с вязкостью 6-60 мм2/с.
Присоединительные габариты счетчиков ППО - фланцевое по ГОСТУ 12820-80 в зависимости от условного прохода и рабочего давления, а также штуцерное М42х2 для счетчика ППО-25-1,6.
Счетчик жидкости с овальными шестернями ППО-25 (ШЖУ-25) - предназначены для изменения объемного количества нефтепродуктов. Комплектуются механическим отсчетным устройством (СУ) или устройством съема сигналов (УСС) с контроллером типа КУП с электронным цифровым отчетным указателем разового и суммарного учета, также пультом дистанционной передачи информации "Весна-ТЕЦ".
Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм.
Счетчик жидкости ППО-25 окрашен в грунт-полимерцинк. По желанию заказчика, за дополнительную плату, можем покрасить в любой другой интересующий вас цвет. Цвет указывается при заказе продукции. Также при заказе необходимо указать вязкость жидкости.
| Технические характеристики | |
|---|---|
| Габаритные размеры | L=190;L1=80; L2=25; L3=265-336; H=70; H1=136 |
| Рабочий диапазон вязкости | - 0,55-6,0мм2/c (мин.1,0 макс.7,2) - 6,0-60 мм2/c (мин.0,5 макс.6,0) - 60-300мм2/c (мин.0,4 макс.6,0) |
| Цена деления | 0,01 л |
| Условный проход | ДУ 25мм |
| Рабочее давление | 1,6МПа |
| Температура измерения жидкости, °С | от-40 до +60 |
| Класс точности | 0,5 % |
| Масса | 7,5 кг |
| Тип счетчика | Цена деления отсчетного устройства, л | Условный проход, ДУ, мм | Рабочее давление, МПа | Температура изм. жидк., °С | Класс точности | Масса, кг | |
|---|---|---|---|---|---|---|---|
| механ. | электр. | ||||||
| ППО-25/1,6 | 0,1 | 0,01 | 25 | 1,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 7,5 |
| ППО-40/0,6 | 1 | 0,1 | 40 | 0,6 | от -40 до +60 | 0,15*; 0,25; 0,5 | 20 |
* - на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика.
| Тип счетчика | Класс точности | Диапазон вязкости измеряемой жидкости, мм2/с | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0,55-1,1 | 1,1-6,0 | 6,0-60 | 60-300 | ||||||||
| Расход, м3/ч | ||||||||||
| min | ном | max | min | ном | max | min | ном | max | ||
| ППО-25/1,6 | 0,25 | 1,0 | 3,6 | 7,2 | 0,72 | 3 | 6 | 0,6 | 3 | 6 |
| 0,5 | 0,72 | 3,6 | 7,2 | 0,5 | 3 | 6 | 0,4 | 3 | 6 | |
| ППО-40/0,6 | 0,25 | 5 | 18 | 25 | 4 | 15 | 20 | 3,6 | 12 | 18 |
| 0,5 | 2,5 | 18 | 25 | 2 | 15 | 20 | 1,8 | 12 | 18 | |
Межповерочный интервал не реже 1 раза в 2 года.
Гарантийный срок 12 месяцев.
Счетчик жидкости ППО-25/1,6 СУ класс точности 0,25 Промприбор купить в разделе: Счетчики жидкости / Счетчики жидкости Промприбор / Счетчики ППО
Характеристики* Счетчик жидкости ППО-25/1,6 СУ класс точности 0,25
| Завод изготовитель: | Промприбор; |
| Страна производства: | Россия; |
*Компания-производитель Промприбор оставляет за собой право на изменение характеристик, комплектации, упаковки и места производства товара без уведомления дилеров! Рекомендуем перед покупкой всегда ознакамливаться с характеристиками товара на офицальном сайте (ресурсах) завода изготовителя.
