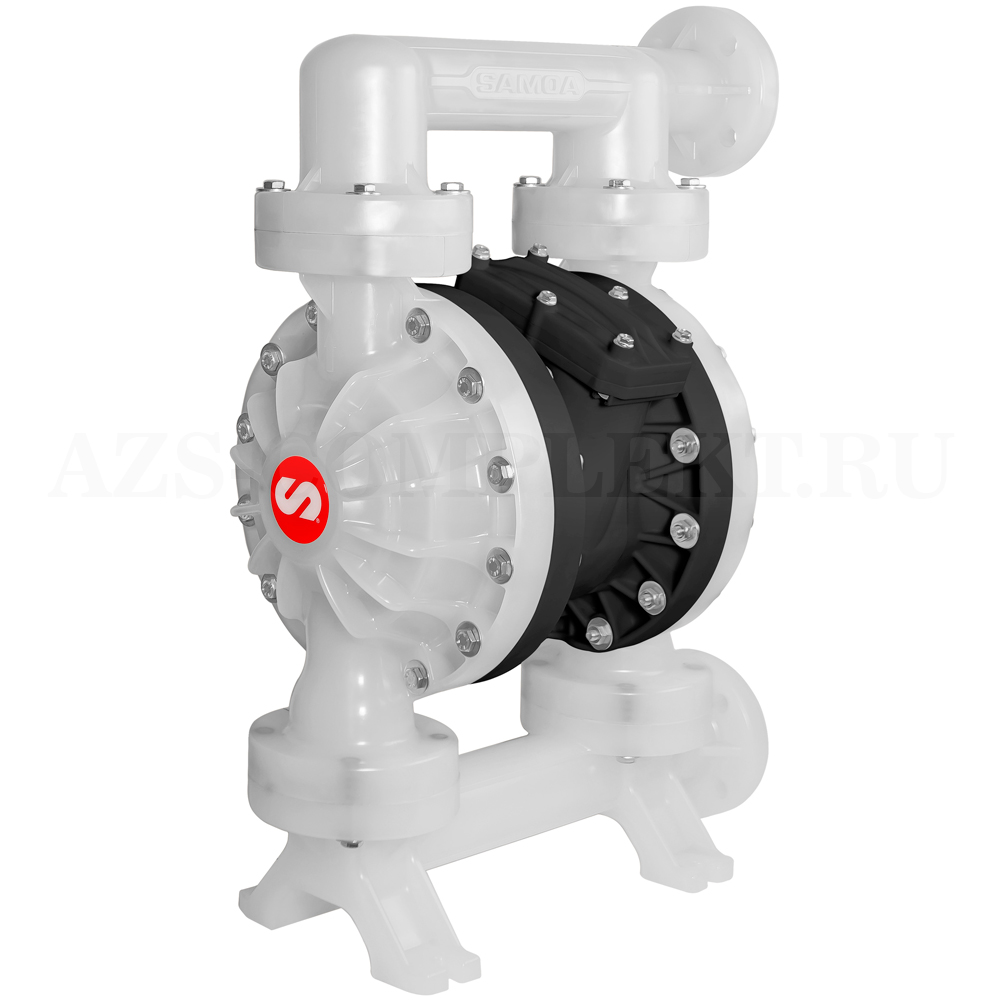

SAMOA UP20B-FPS-PMA Пневматический двухмембранный насос UP20 (PP-PP-Santoprene-Santoprene, фланец сбоку), 2", 650 л/мин

Описание

Пневматический двухмембранный насос UP20 (PP-PP-Santoprene-Santoprene, фланец сбоку), 2", 650 л/мин SAMOA UP20B-FPS-PMA купить в разделе: Бренды / SAMOA (Испания) / Смазочное оборудование SAMOA / Пневматические мембранные насосы SAMOA / Насосы Samoa UP20

SAMOA UP20B-FPS-PMA пневматический диафрагменный (двухмембранный, мембранный) насос серии PIVOT для дозирования, распыления, перекачки, откачки и распределения широкого спектра жидкостей.

Компоненты UP20B-FPS-PMA

• UP20 = серия насоса, универсальный насос (на болтах);
• B = Центральный корпус и воздушные камеры: Полипропилен (токопроводящий);
• F = Фланцевые порты 2" ANSI / DIN, фланец сбоку;
• P = Камеры для жидкостей и коллекторы: Полипропилен;
• S = Крепежные болты: нержавеющая сталь;
• P = Седла клапанов: Полипропилен;
• M = Шарики для клапанов: TPV (Santoprene®);
• A = Материал мембраны: TPV (Santoprene®);

Диафрагменный (двухмембранный) насос представляет собой тип объемного гидравлического устройства, в котором для обеспечения перемещения жидкости используются эластичные мембраны, известные как диафрагмы. Этот механизм функционирует за счет изменения объема рабочей камеры, что позволяет создавать разность давлений и, следовательно, осуществлять транспортировку жидкости.

• Высокая эффективность: Максимальный расход жидкости при сниженном расходе воздуха;
• Повышенная надежность: Отсутствие остановок, обледенения, надежный пуск и увеличенный срок службы воздушного клапана и мембраны;
• Максимальная универсальность: Металлические насосы и широкий ассортимент мембран, седел и шаров обеспечивают широкую совместимость с различными жидкостями и сферами применения;
• Простота обслуживания: Упрощённое обслуживание и очистка. Компоненты рассчитаны на длительный срок службы и надёжность.
• Сертификация по ATEX: Эта модель - полностью заземляемый насос, сертифицированный по ATEX, для использования в потенциально взрывоопасных средах (Ex II2 GD IIB/IIC 95 ˚C);

• Модульный воздушный клапан:
  • Конструкция картриджа с шарнирным валом
  • Прецизионная обработка картриджа и шарнирного вала.
  • Быстрый демонтаж для очистки и ремонта.

• Отсутствие динамических уплотнений:
  • Отсутствие деталей, подверженных износу.
  • Надежная работа как с сухим, так и с влажным воздухом.
  • Не требует смазки.

Характеристики насоса UP20

• Максимальная производительность безнапорного потока: 650 л/мин;
• Диапазон рабочего давления воздуха: 1,5 - 8 бар;
• Максимальный размер взвешенных частиц: 6,4 мм;
• Максимальная высота всасывания в сухом состоянии: 5 метров;
• Максимальная высота всасывания во влажном состоянии: 8 метров;
• Производительность за цикл: 4,5 литра;
• Вход жидкости: 2" DIN / ANSI фланец;
• Выход жидкости: 2" DIN / ANSI фланец;
• Вход воздуха: 3/4" NPT (внутренняя резьба);
• Выход воздуха: 1 1/2" NPT (внутренняя резьба);
• Сертификация ATEX;
• Расположение портов: центральная резьба 2" BSP;

Пневмонасосы UP20 с двойной мембраной представляют собой возвратно-поступательные насосы вытесняющего действия с пневматическим управлением и двумя рабочими камерами. Две мембраны, расположенные по центру камер, отделяют сжатый воздух (сухая сторона) от перекачиваемой жидкости (мокрая сторона). Вал передает возвратно-поступательное движение одной мембраны другой мембране. Клапан (пневмодвигатель) поочередно направляет воздух из одной камеры в другую, обеспечивая таким образом возвратно-поступательное движение мембраны. Во время каждого хода жидкость нагнетается одной из мембран, а другая мембрана всасывает новую жидкость в расширяющуюся камеру. Обратные клапаны, два на стороне нагнетания и два на стороне всасывания, контролируют и направляют поток жидкости.
