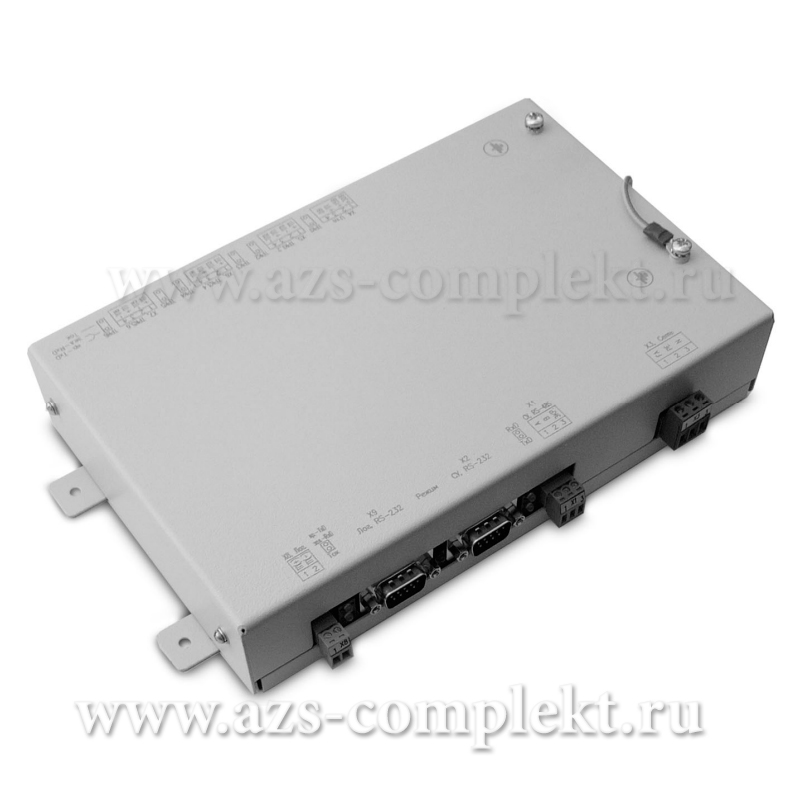

АЗС КомплектБлок сопряжения Топаз-319-04
Кратко о товаре:
Блок сопряжения предназначен для управления для управления по интерфейсу RS-485 топливораздаточными колонками (в зависимости от версии программного обеспечения):
- ТРК "Dresser Wayne" серий Global Star, Global Century, Star Ultra, SU86X, Х2000, Х2003, а также ТРК "Meksan" с использованием протокола обмена "DART PUMP INTERFACE v.2.10";
- ТРК "Scheidt&Bachmann" с использованием протокола обмена "V11", Scheidt&Bachmann GmbH.
Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0".
Описание
Блок сопряжения предназначен для управления для управления по интерфейсу RS-485 топливораздаточными колонками (в зависимости от версии программного обеспечения):
- ТРК "Dresser Wayne" серий Global Star, Global Century, Star Ultra, SU86X, Х2000, Х2003, а также ТРК "Meksan" с использованием протокола обмена "DART PUMP INTERFACE v.2.10";
- ТРК "Scheidt&Bachmann" с использованием протокола обмена "V11", Scheidt&Bachmann GmbH.
Дополнительно возможно управление ТРК, работающими по интерфейсу RS-485, с использованием "Протокола обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0".
Блок сопряжения является комбинированным устройством и функционально состоит из:
- двух трехканальных драйверов протоколов связи с ТРК, обеспечивающих управление 6-ю двухсторонними или 12-ю односторонними ТРК, имеющими до пяти рукавов на одну сторону с одновременным отпуском нефтепродукта по одному рукаву на каждую сторону;
- конвертора протоколов "Искра - 2.0", обеспечивающего управление 6-ю двухсторонними или 12-ю односторонними колонками, имеющими до пяти рукавов на одну сторону.
Варианты управления блоком сопряжения:
По интерфейсу RS-232
От системы управления, в качестве которой используется персональный компьютер:
протокол "Искра" 1.72 расширенный (необходимо выбрать схему работы блока "Протокол Искра (RS-232)") ;
"Протокол обмена данными между системой управления и топливораздаточной колонкой", Версия 2.0 (необходимо выбрать схему работы блока "Протокол 2.0 (RS‑232)") .
По интерфейсу RS-485
По протоколу "2.0" от системы управления, в качестве которой используется:
персональный компьютер или миникомпьютер;
пульт дистанционного управления;
ККМ через контроллер.
В этом случае необходимо выбрать схему работы блока "Протокол 2.0 (RS-485)"
Настройка блока производится с компьютера через программу "Настройка Топаз-319, 119-30, 106К1ЕхД-002".
Блок сопряжения "Топаз-319-04 S&B" заменеяет снятый с производства "Топаз-119-18М".
